download: HD0401VGA高清画面处理器说明书 - 20200327(2)

download: HD0401VGA HD Picture Processor(English version instruction)

1、简介：

具备同时对多个高清信号进行切换、多画面显示，低功耗，全格式兼容。具有极高的性价比。内置高速数字处理器，图像清晰实时稳定处理。(With multiple HD signal switching at the same time, multi-screen display, low power consumption, full format compatible. It has a very high cost performance.Built-in high-speed digital processor, image clear real-time stable processing.)

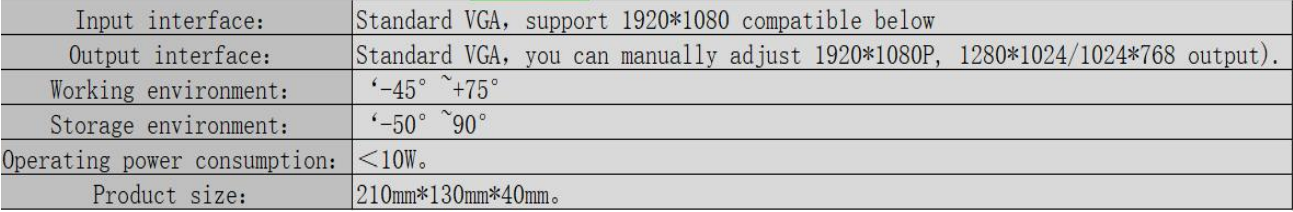

2、技术规格:(Technical specification)

输入接口：标准VGA，支持1920*1080兼容以下。

输出接口：标准VGA，可以手动调整1920*1080P、1280*1024/1024*768输出)。

工作环境：-45°~+75°。

存放环境：-50°~90°。

工作功耗：＜10W。

产品尺寸：210mm*130mm*40mm。

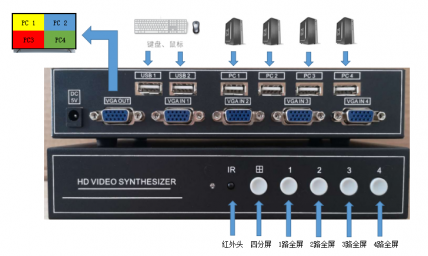

3、产品接口按键及功能介绍(Product interface button and function introduction)：

DC 5V：电源接口。(Power interface.)

VGA OUT：主输出，实现单画面切换或者多画面显示。(Main output, single screen switch or multi - screen display.)

VGA IN 1：高清信号输入。(HD signal input.)

VGA IN 2：高清信号输入。(HD signal input.)

VGA IN 3：高清信号输入。(HD signal input.)

VGA IN 4：高清信号输入。(HD signal input.)

USB 1：鼠标。（选配）Mouse.（optional）

USB 2：键盘。（选配）Keyboard.（optional）

PC 1:VGA IN 1的USB控制。（选配）VGA IN 1 USB control.（optional）

PC 2:VGA IN 2的USB控制。（选配）VGA IN 2 USB control.（optional）

PC 3:VGA IN 3的USB控制。（选配）VGA IN 3 USB control.（optional）

PC 4:VGA IN 4的USB控制。（选配）VGA IN 4 USB control.（optional）

1 键：第一通道全屏。1CH

2 键：第二通道全屏。2CH

3 键：第三通道全屏。3CH

4 键：第四通道全屏。4CH

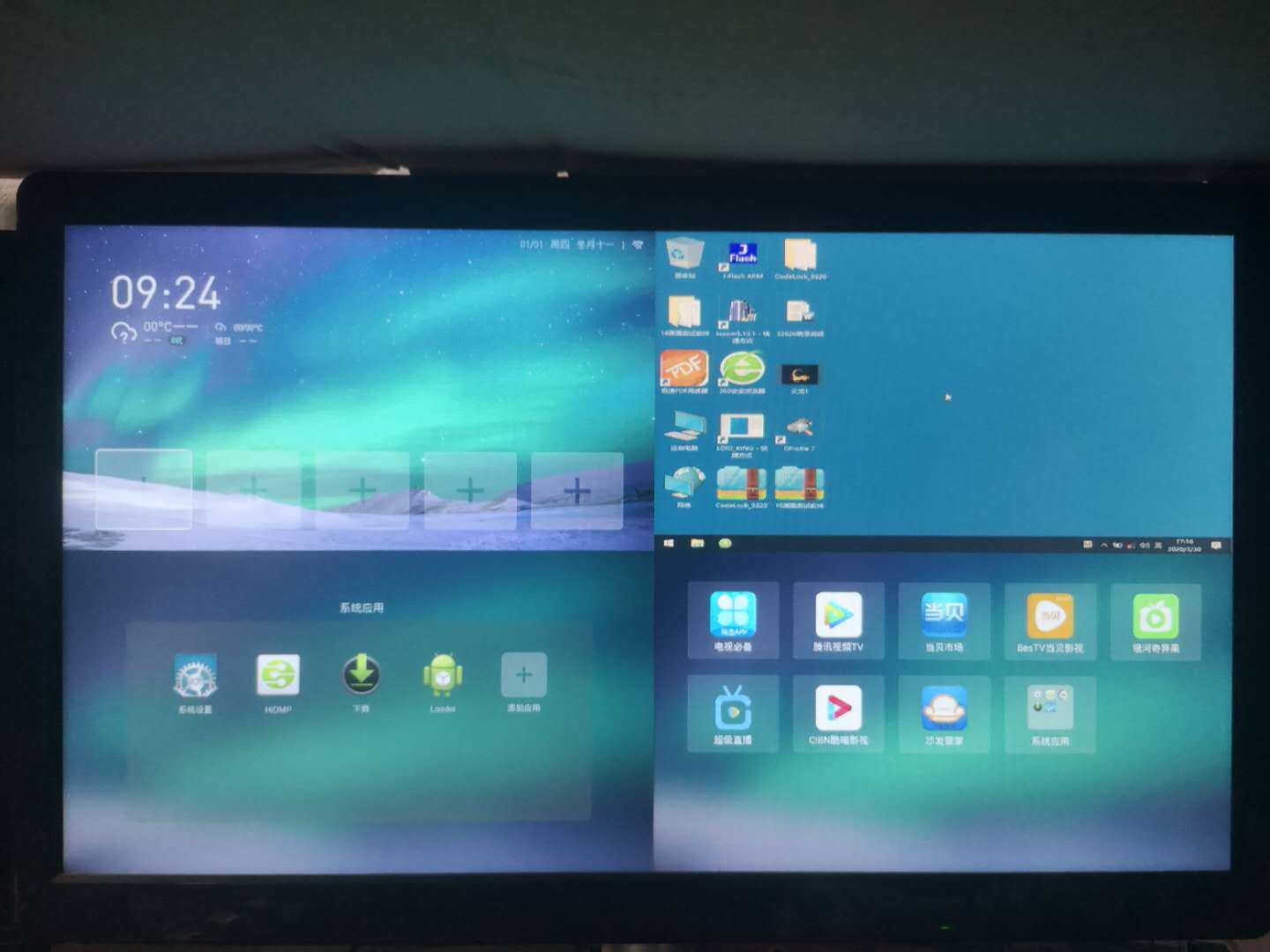

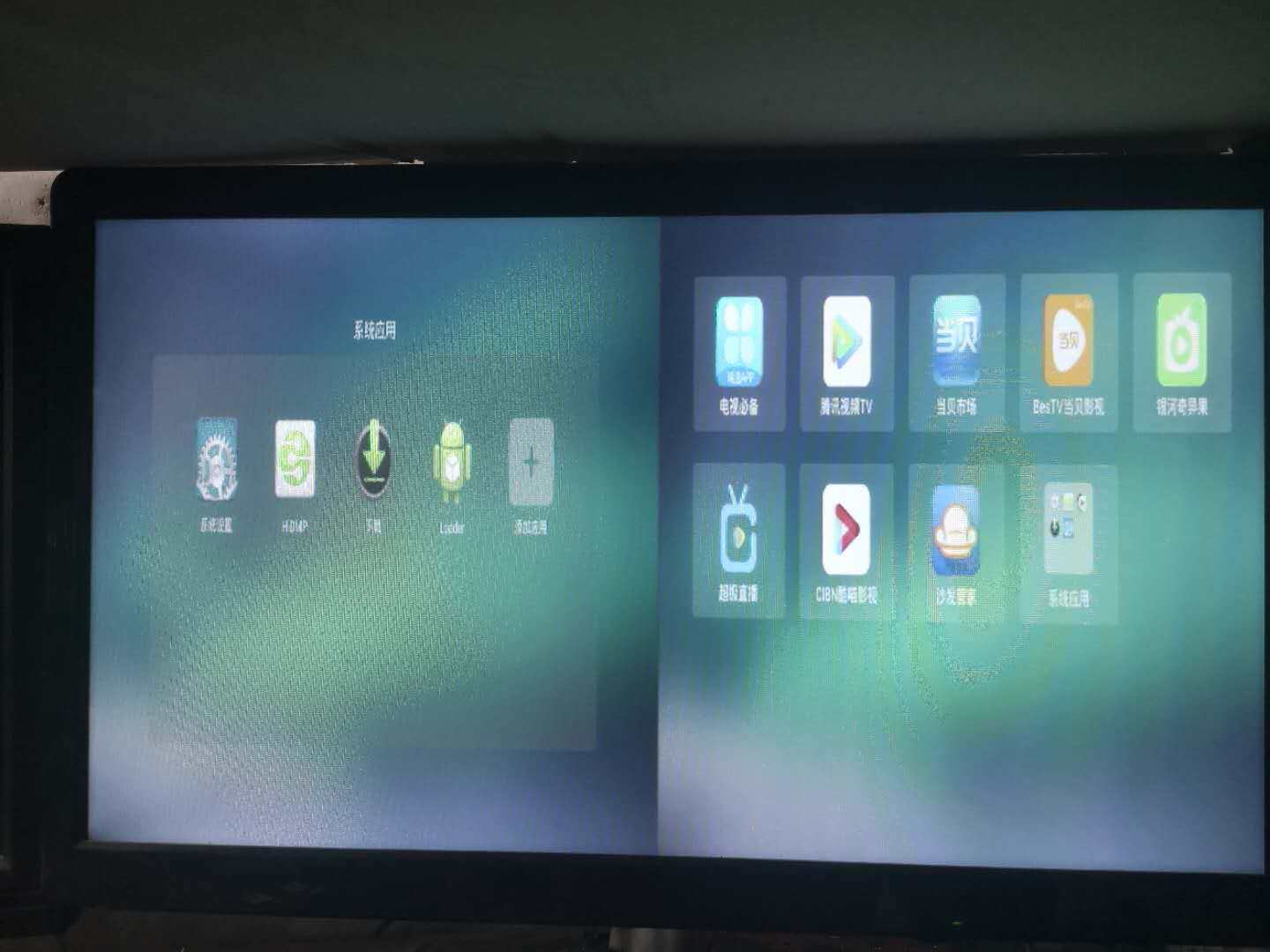

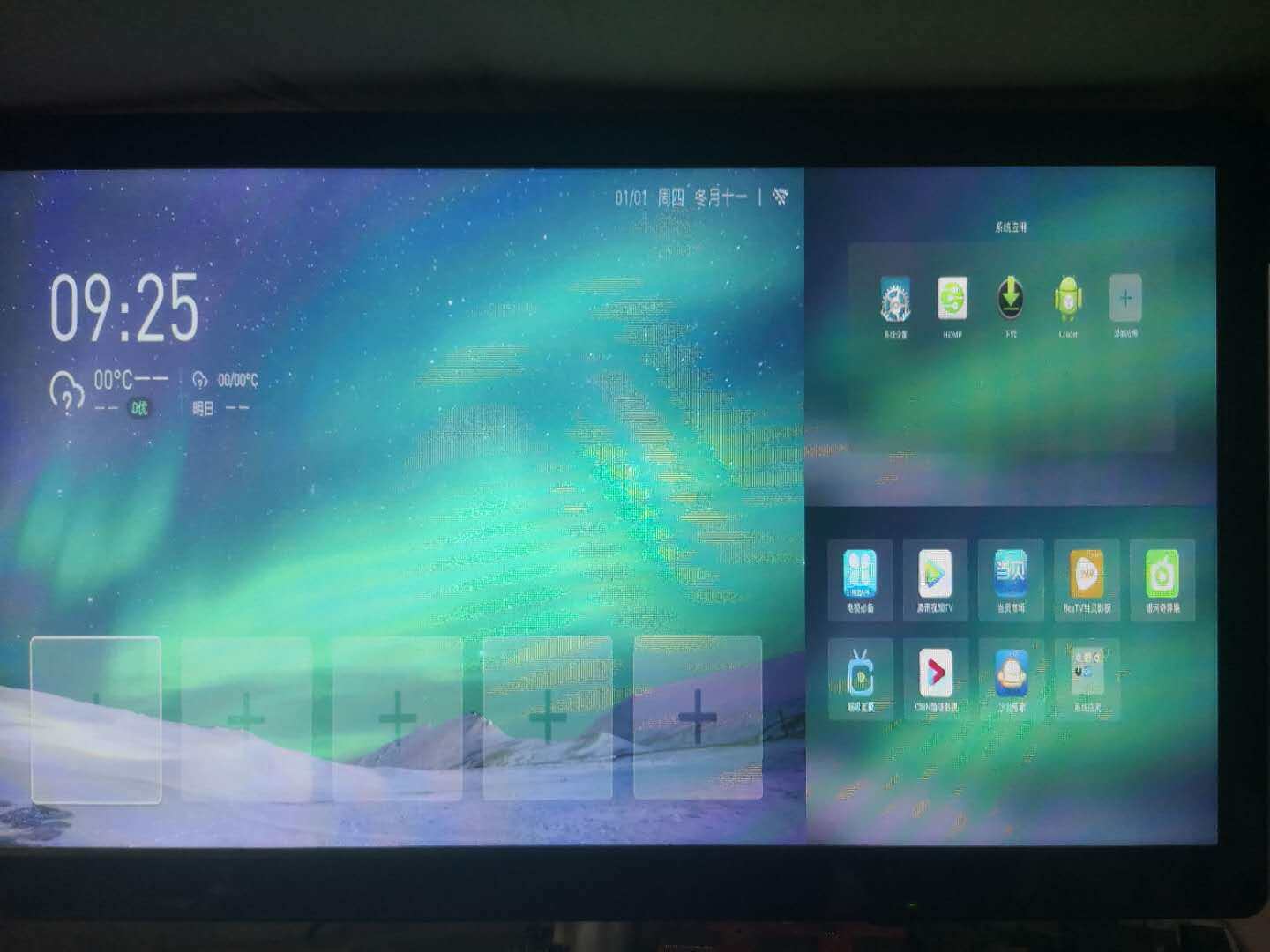

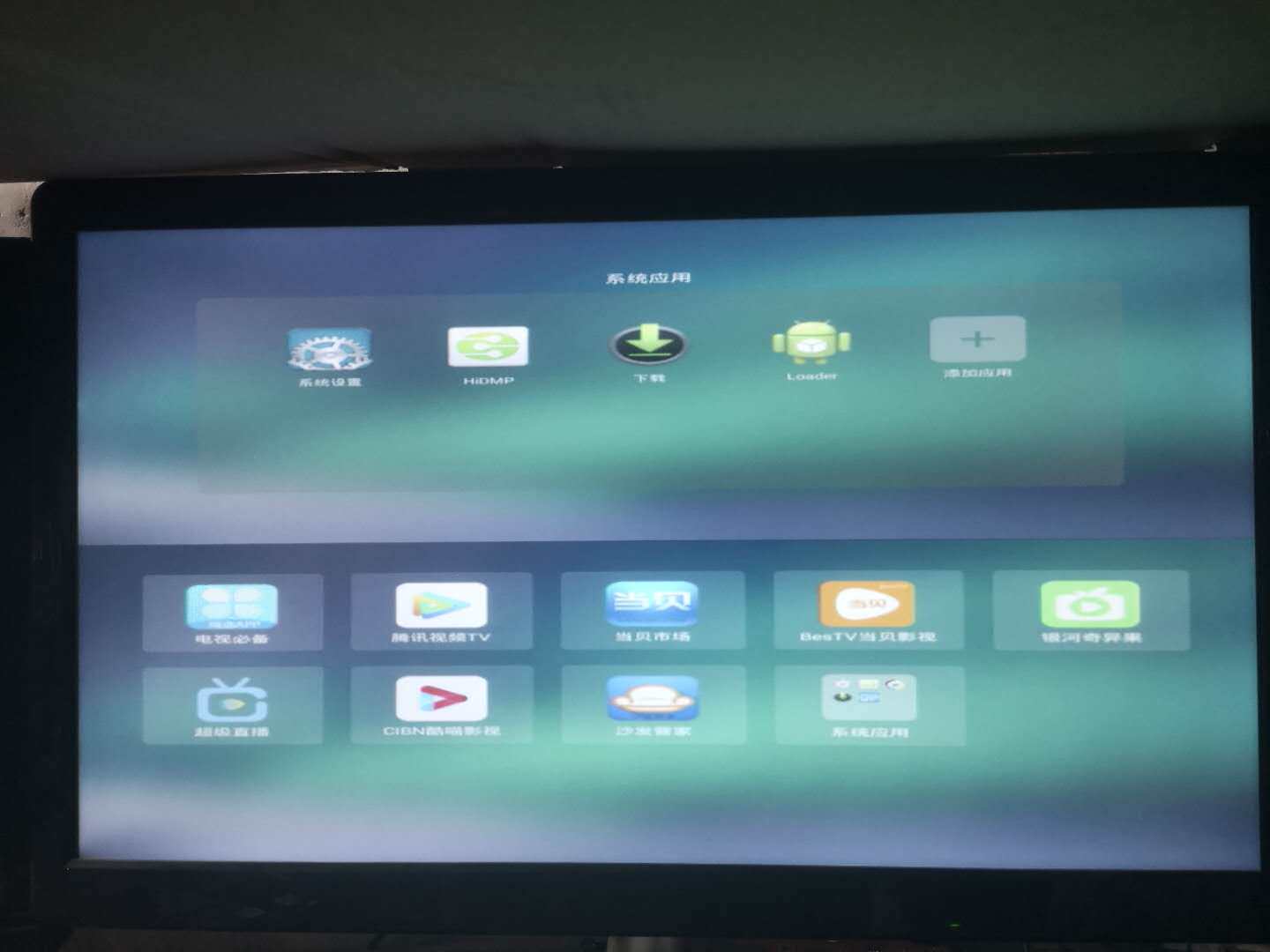

田键：四分屏及多画面循环切换。(QUAD)

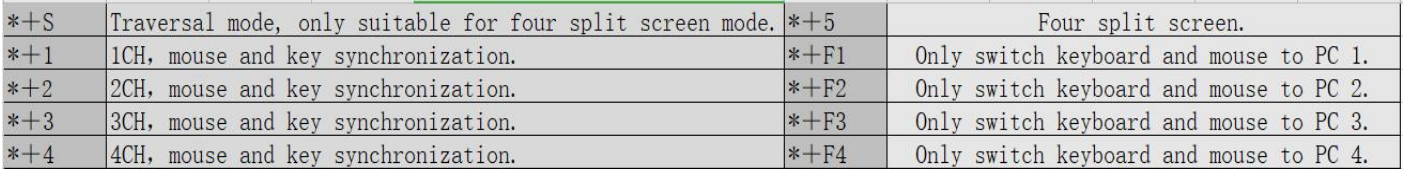

键盘穿越快捷键说明：

*＋S：穿越模式，只适合四分屏模式下。

*＋1:第1通道全屏，并且键鼠同步。

*＋2:第2通道全屏，并且键鼠同步。

*＋3:第3通道全屏，并且键鼠同步。

*＋4:第4通道全屏，并且键鼠同步。

*＋5：四分屏。

*＋F1:只切换键鼠到PC 1。

*＋F2:只切换键鼠到PC 2。

*＋F3:只切换键鼠到PC 3。

*＋F4:只切换键鼠到PC 4。
