1、输入:2个通道HDMI,分辨率为4K/30兼容以下。(Input: 2-channel HDMI, resolution of 4K/30 compatible or less.)
2、输出:HDMI,分辨率为4K/30。(Output: HDMI, 4K/30 resolution.)
3、无噪音。(No noise)
4、高画质。(High quality)
5、画面任意大小和位置。(Any size and location of the screen.)
6、调试方便简单。(Easy to debug.)
7、常规场景有单画面全屏,左右分屏。(Conventional scenes have single screen full screen, left and right split screen.)
8、带画面切割功能。(With picture cutting function.)
9、带透明功能。(With transparent function.)
10、支持非标输入分辨率定制。(Support non-standard input resolution customization.)
11、支持户外显示屏非标分辨率定制。(Support outdoor display non-standard resolution customization.)
一、 简介:
具备同时对多个高清信号进行切换、多画面显示,输入源自动识别,画面场景大小
和位置均可任意组合,低功耗,全格式兼容。具有极高的性价比。内置高速数字处理
器,图像清晰实时稳定处理。(With multiple HD signal switching at the same time, multi-screen display, low power consumption, full format compatible. It has a very high cost performance.Built-in high-speed digital processor, image clear real-time stable processing.)

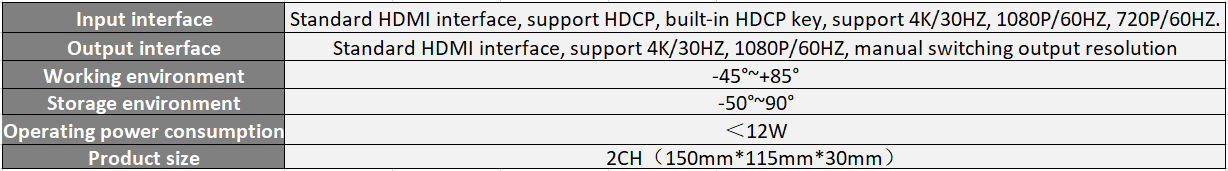

二、 技术规格(Technical specification):
1、 、 输入接口:
标准HDMI接口,支持高宽带内容保护(HDCP),内置HDCP密匙,支持4K/30HZ,
1080P/60HZ,720P/60HZ。
2、 、 输出接口:
标准 HDMI 接口,支持 4K/30HZ,1080P/60HZ,手动切换输出分辨率
3、 、 工作环境: -45°~+85°。
4、 、 存放环境: -50°~90°。
5、 、 工作功耗: <12W。
6、 、 产品尺寸: 2 路(150mm*115mm*30mm)。

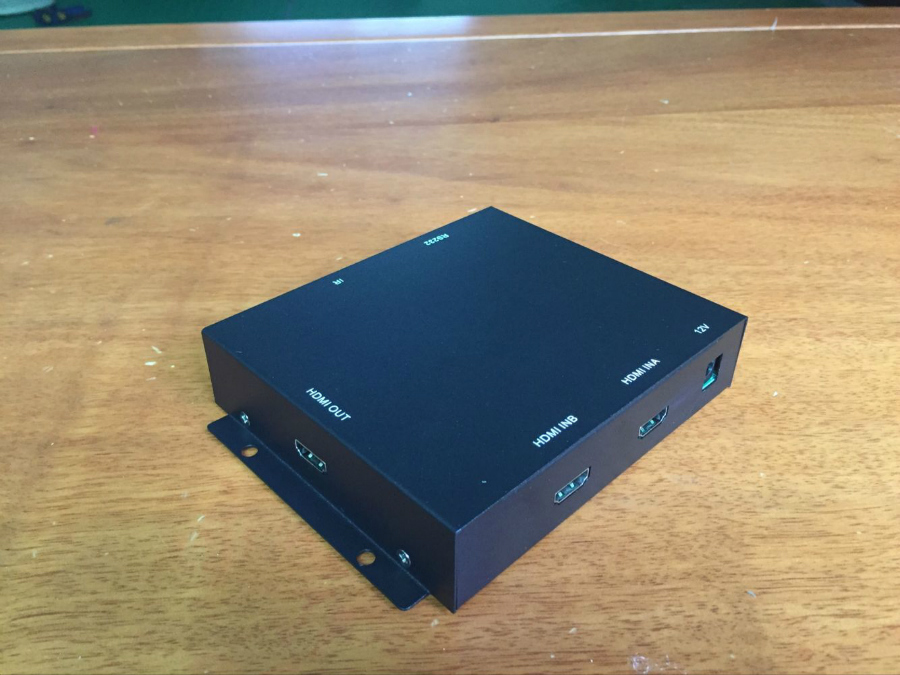

三、 产品图片及接口介绍和功能介绍(Product interface button and function introduction):
12V: : 电源接口。(Power interface.)
HDMI OUT: : 主输出。实现全屏切换或者多画面显示。(Main output. Achieve full screen switching or multi - screen display.)
HDMI IN A: : 高清信号输入。(HD signal input.)
HDMI IN B: : 高清信号输入。(HD signal input.)
IR: : 红外接收头。(Infrared receiving head.)
RS232: : 串口控制。(Serial port control.)

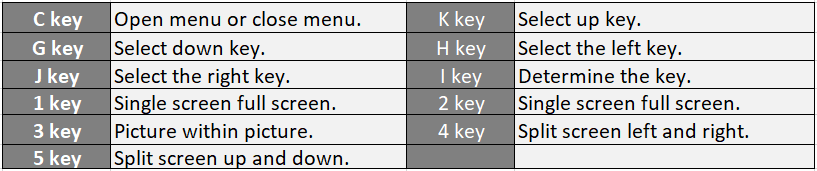

四、 遥控器操作介绍 (Remote control is introduced:):
C 键:打开菜单或者关闭菜单。
K 键:向上选择键。
G 键:向下选择键。
H 键:向左选择键。
J 键:向右选择键。
I 键:确定键。
1 键:单画面全屏。
2 键:单画面全屏。
3 键:画中画。
4 键:左右分屏。
5 键:上下分屏。
菜单说明:
Output Resolut:设备总输出的分辨率,分辨率设置的越高效果越好。需和显示设备的
最佳分辨率相对应才能显示最佳效果。
Save Scene:就是用户自定义场景后,需要保存,可以保存 8 个场景。
Pour Scene:就是把保存好的场景调用出来。
Select CH:对某个通道进行选择。
Step Value:针对{Select CH}的相对应窗口的移动和大小设置的。步长越大,移动或者
大小设置就越大。
Levle-X:X 轴起始坐标。
Vertict-Y:Y 轴起始坐标。
WidthAdj:宽度调整。
HeightAdj:搞定调整。
Cut Left:针对{Select CH}的相对应窗口的信号进行左边裁剪调整。
Cut Right:针对{Select CH}的相对应窗口的信号进行右边裁剪调整。
Cut Top:针对{Select CH}的相对应窗口的信号进行顶边裁剪调整。
CUT Bottom:针对{Select CH}的相对应窗口的信号进行底边裁剪调整。
Chrokey:抠图。
SETUP:
INPUTSRC:复制通道信号源。
RST WIND:恢复出厂设置。
